اشتباهات رایج در نصب تجهیزات روی سازه های بتنی

بتن به عنوان یکی از مصالح پایه سخت و غیرقابل انعطاف، رفتارهای خاصی در برابر بارهای وارده از خود نشان می دهد. کوچک ترین بی توجهی در انتخاب اتصالات یا روش اجرا می تواند منجر به فاجعه شود. متاسفانه در بسیاری از پروژه ها، اشتباهات نصب تجهیزات روی بتن نادیده گرفته می شوند که نتیجه آن، کاهش عمر مفید سازه و به خطر افتادن ایمنی ساکنین است. در این مقاله جامع، به بررسی دقیق این خطاها و راهکارهای جلوگیری از آن ها می پردازیم.

درک رفتار بتن و مکانیزم های انکوریج

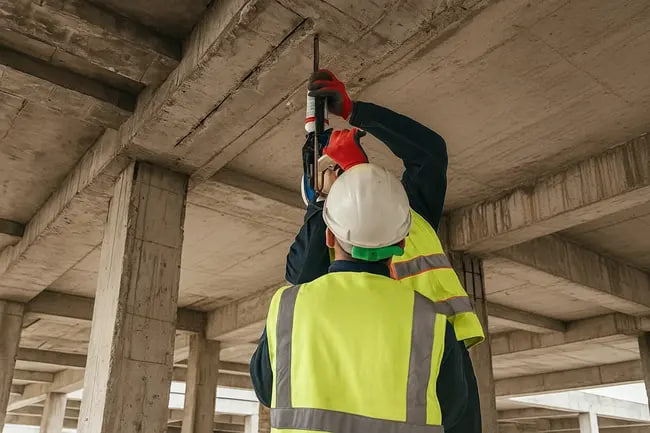

پیش از آنکه به سراغ خطاها برویم، باید درک کنیم که اتصال به بتن چگونه کار می کند. اتصال دهنده ها (انکرها) یا از طریق اصطکاک (مانند رول بولتها)، یا از طریق قفل شدن کلیدی (مانند انکرهای بتن) و یا از طریق چسبندگی (مانند کاشت میلگرد شیمیایی) عمل می کنند. هرگونه اختلال در این مکانیزم ها باعث شکست اتصال می شود. بسیاری از مجریان تصور می کنند که هر پیچ و رولپلاکی را می توان در هر دیوار یا سقف بتنی استفاده کرد. این تصور غلط، ریشه اصلی بسیاری از مشکلات است. انتخاب نوع انکر باید بر اساس نوع بتن (ترکدار یا بدون ترک)، میزان بار وارده و شرایط محیطی انجام شود.

انتخاب نادرست نوع انکر

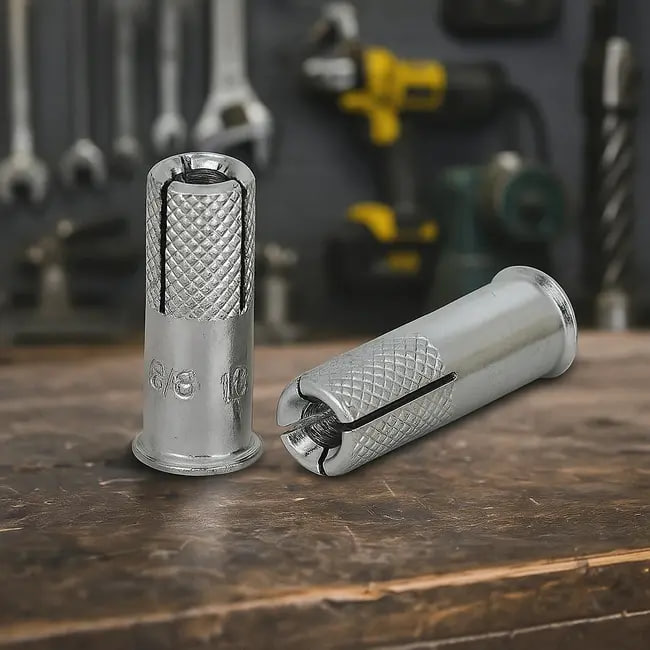

اولین و شاید بزرگترین اشتباه، انتخاب انکر نامناسب برای کاربرد مورد نظر است. انکرها به دو دسته کلی مکانیکی و شیمیایی تقسیم می شوند و هر کدام زیرمجموعه های فراوانی دارند. استفاده از انکرهای سبک پلاستیکی برای بارهای سنگین یا دینامیک، خطایی آشکار است. اما اشتباهات ظریف تری نیز وجود دارد. برای مثال، استفاده از انکرهای انبساطی در لبه های آزاد بتن می تواند باعث قلوه کن شدن بتن شود. در پروژه های حرفه ای، تطابق مشخصات فنی انکر با نیاز پروژه حیاتی است. برای مثال در پروژه های تأسیساتی که نیاز به نصب رادهای تمام رزوه در سقف وجود دارد، انکر HKD گزینه متداول و استاندارد است، اما حتی این محصول باکیفیت نیز اگر در عمق نامناسب یا در زون کششی بتن بدون محاسبه نصب شود، فاقد کارایی خواهد بود.

خطاهای حیاتی در فرآیند سوراخ کاری

حفره ای که انکر در آن قرار می گیرد، خانه انکر است. اگر این خانه درست ساخته نشود، انکر نمی تواند وظیفه خود را انجام دهد. اشتباهات نصب تجهیزات روی بتن در مرحله سوراخ کاری بسیار شایع هستند.

عدم رعایت عمق استاندارد

هر انکر مکانیکی یا شیمیایی دارای یک عمق کاشت موثر است که توسط کارخانه سازنده مشخص شده است. سوراخ کاری کم عمق باعث می شود انکر نتواند مخروط تنش لازم را در بتن ایجاد کند و با نیروی بسیار کمتری از جای خود خارج می شود. همچنین سوراخ کاری بیش از حد عمیق در انکرهای مکانیکی (مثل انکرهای ضربه ای)، اگر سوراخ خیلی عمیق باشد انکر به داخل حفره فرو رفته و امکان لبه گیری و انبساط صحیح را از دست می دهد.

برخورد با آرماتورهای داخلی بتن

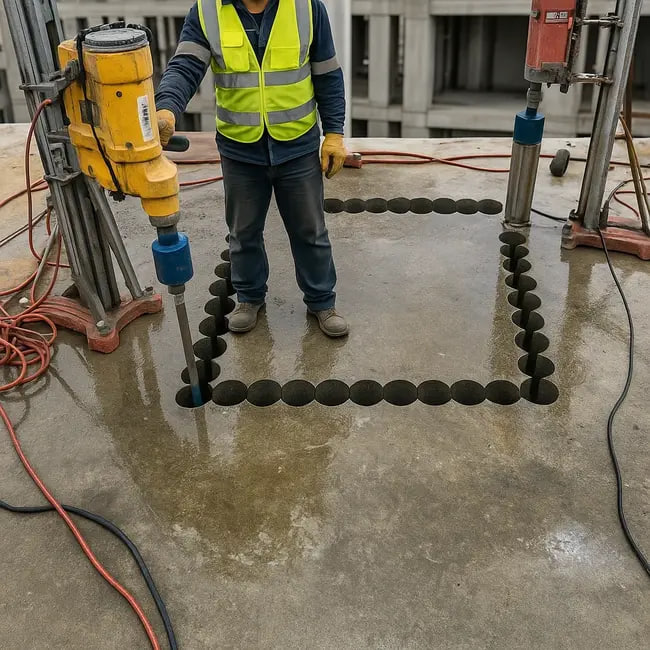

سوراخ کاری کورکورانه در بتن مسلح می تواند منجر به برخورد مته با میلگردهای داخل بتن شود. این اتفاق چند پیامد منفی دارد؛ بریدن یا نازک کردن میلگردهای اصلی سازه، یکپارچگی و مقاومت بتن را به خطر می اندازد. برخورد با میلگرد معمولاً باعث انحراف مته می شود و انکر کج نصب می گردد و سر مته های الماسه در برخورد با فولاد آسیب می بینند. راه حل اصولی، استفاده از دستگاه های اسکنر بتن قبل از سوراخ کاری است تا محل دقیق میلگردها مشخص شود. اگر امکان جابجایی سوراخ وجود ندارد، باید از روش های کاشت خاص (مانند کرگیری با نظارت مهندس سازه) استفاده شود.

استفاده از مته با قطر نامناسب

قطر مته باید دقیقاً مطابق با دستورالعمل انکر باشد. استفاده از مته های فرسوده که قطر آن ها کم شده است، باعث می شود انکر به سختی وارد شود و به بدنه آن آسیب برسد. از طرف دیگر، اگر مته تاب داشته باشد و سوراخ گشادتر از حد استاندارد شود، انکرهای اصطکاکی (مثل رول بولت) هیچ گاه سفت نخواهند شد و با کوچکترین لرزشی لق می شوند.

تمیز نکردن حفره: قاتل خاموش اتصالات

یکی از پرتکرارترین اشتباهات نصب تجهیزات روی بتن که تقریباً در ۵۰ درصد پروژه های غیرتخصصی دیده می شود، عدم نظافت گرد و غبار ناشی از سوراخ کاری است. این موضوع به ویژه در کاشت های شیمیایی (چسب بتن) و انکرهای اصطکاکی اهمیت دارد. در انکرهای شیمیایی گرد و غبار موجود در دیواره سوراخ مانند یک لایه آرد عمل می کند و مانع از چسبیدن رزین به بتن اصلی می شود. در انکرهای مکانیکی گرد و غبار مانند روان کننده عمل کرده و ضریب اصطکاک بین بدنه انکر و بتن را کاهش می دهد، که منجر به لغزش انکر تحت بار کششی می شود.

گشتاور نامناسب در زمان نصب

بستن پیچ یا مهره انکر نیاز به دقت بالایی دارد. بسیاری از نصاب ها با تمام قدرت و با استفاده از اهرم های بلند اقدام به سفت کردن مهره می کنند، با این تصور که هرچه سفت تر، محکم تر اما این تصور کاملاً غلط است.

اعمال گشتاور بیش از حد

وقتی مهره بیش از حد سفت شود، دو اتفاق ممکن است رخ دهد:

1. بدنه فولادی انکر دچار کشش بیش از حد شده و به نقطه تسلیم می رسد یا می شکند.
2. بتن اطراف انکر تحت فشار شدید خرد شده و مکانیزم قفل شدن انکر از بین می رود.

شل بستن مهره

اگر مهره به اندازه کافی سفت نشود، انکر (بخصوص نوع انبساطی) به اندازه کافی باز نمی شود و اصطکاک لازم ایجاد نمی گردد. برای جلوگیری از این اشتباه، استفاده از آچار ترکمتر و رعایت عدد گشتاور اعلام شده در کاتالوگ محصول الزامی است.

نصب بر روی بتن سبز یا بی کیفیت

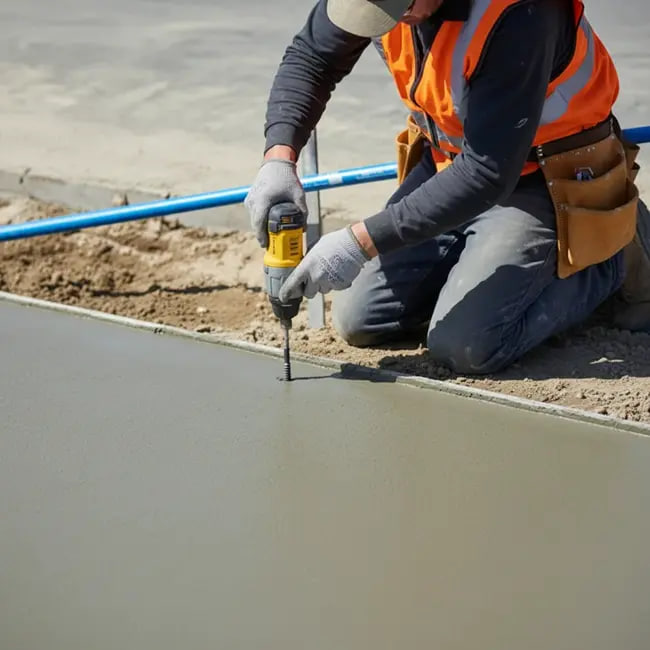

بتن برای رسیدن به مقاومت نهایی خود نیاز به زمان دارد (معمولاً ۲۸ روز). نصب انکرهای انبساطی سنگین بر روی بتن تازه ریخته شده (بتن سبز) که هنوز به مقاومت کافی نرسیده است، باعث خرد شدن بافت بتن در محل اتصال می شود. علاوه بر سن بتن، کیفیت آن نیز مهم است. نصب تجهیزات سنگین روی دیوارهای بلوک سیمانی توخالی یا بتن های پوسیده و پوک، بدون استفاده از تمهیدات خاص (مانند استفاده از توری و انکرهای شیمیایی)، منجر به شکست اتصال خواهد شد. به همین دلیل، همیشه پیش از نصب باید از مقاومت فشاری بتن پایه اطمینان حاصل کرد.

عدم توجه به زمان گیرش در انکرهای شیمیایی

در استفاده از چسب های کاشت بولت یا انکرهای شیمیایی، زمان یک فاکتور کلیدی است. دو زمان مهم در کاتالوگ چسب ها وجود دارد:

1. زمان کارکرد: زمانی که فرصت دارید میلگرد یا انکر را داخل چسب قرار دهید و تنظیم کنید.
2. زمان گیرش نهایی: زمانی که باید صبر کنید تا چسب کاملاً سفت شود و بتوانید بارگذاری کنید.

یکی از خطرناک ترین اشتباهات نصب تجهیزات روی بتن ، اعمال بار روی انکر شیمیایی قبل از رسیدن به زمان گیرش نهایی است. همچنین تکان دادن میلگرد در زمانی که چسب در حال ژله ای شدن است، پیوندهای پلیمری را شکسته و قدرت اتصال را به شدت کاهش می دهد. توجه داشته باشید که این زمان ها به شدت تابع دمای محیط هستند; در هوای سرد زمان گیرش بسیار طولانی تر خواهد بود.

بی توجهی به شرایط محیطی و خوردگی

محیط نصب تجهیزات همیشه یکسان نیست. نصب تجهیزات در موتورخانه مرطوب، نمای ساختمان در معرض باران اسیدی، یا سازه های ساحلی نیازمند متریال خاص است. استفاده از انکرهای با روکش گالوانیزه سرد در محیط های بیرونی یا مرطوب، یک اشتباه رایج است. این انکرها به سرعت دچار زنگ زدگی شده و حجم آن ها افزایش می یابد که می تواند باعث ترک خوردن بتن شود. همچنین خوردگی باعث کاهش قطر موثر انکر و در نهایت سقوط تجهیزات می شود. برای محیط های خارجی یا خورنده، حتماً باید از انکرهای استنلس استیل یا پوشش های خاص مانند گالوانیزه گرم استفاده شود. عدم توجه به پدیده خوردگی گالوانیک (اتصال دو فلز ناهمگون) نیز می تواند سرعت فرسایش را افزایش دهد.

عدم بازرسی و تست

در پروژه های حساس، اعتماد صرف به فرآیند نصب کافی نیست. یکی از اشتباهات مدیریتی، عدم انجام تست کشش است. این تست به صورت تصادفی روی تعدادی از انکرهای نصب شده انجام می شود تا اطمینان حاصل شود که ظرفیت باربری آن ها مطابق طراحی است. نادیده گرفتن این مرحله، به خصوص در پروژه هایی که جان انسان ها در خطر است (مانند نصب نمای سنگین، آسانسورها و پله های اضطراری)، غیرقابل قبول است.

نتیجه گیری و چک لیست نهایی

برای جمع بندی، همواره قبل از شروع عملیات نصب، چک لیست زیر را برای جلوگیری از بروز اشتباهات نصب تجهیزات روی بتن مرور کنید:

1. آیا نوع انکر با بار وارده و نوع بتن (ترک دار/سالم) تناسب دارد؟
2. آیا قطر و عمق سوراخ کاری دقیقاً طبق کاتالوگ است؟
3. آیا حفره را کاملاً از گرد و غبار تمیز کرده اید؟
4. آیا فواصل از لبه و فاصله بین انکرها رعایت شده است؟
5. آیا از آچار ترکمتر برای سفت کردن استفاده می کنید؟
6. آیا شرایط محیطی (رطوبت، دما) در انتخاب جنس انکر لحاظ شده است؟
7. آیا به زمان گیرش چسب ها (در صورت استفاده) توجه کرده اید؟

با رعایت این اصول، می توانید اطمینان حاصل کنید که تجهیزات نصب شده سال ها بدون مشکل و با ایمنی کامل بر روی سازه بتنی باقی خواهند ماند. ایمنی در اتصالات بتنی، جایی برای شانس و اقبال ندارد؛ همه چیز به دقت مهندسی وابسته است.

پرسش های متداول

آیا می توان انکرهای شیمیایی را در سوراخ خیس یا پر از آب اجرا کرد؟

بستگی به نوع چسب دارد. برخی چسب های رزینی پیشرفته قابلیت گیرش در محیط مرطوب یا حتی زیر آب را دارند، اما بسیاری از چسب های معمولی در مجاورت آب خاصیت خود را از دست می دهند. همیشه کاتالوگ محصول را چک کنید.

در نصب روی سقف های پیش تنیده چه نکته ای مهم است؟

بسیار خطرناک است. اگر مته به کابل های پیش تنیده (تاندون ها) برخورد کند، کابل با نیروی انفجاری پاره شده و سقف فرو می ریزد. باید حتماً از عمق های کم و اسکن دقیق استفاده شود یا از انکرهای مخصوص قطعات توخالی استفاده گردد.

تفاوت استاندارد لرزه ای C1 و C2 در انکرها چیست؟

این کلاس بندی برای مناطق زلزله خیز حیاتی است. کلاس C1 برای کاربردهای غیرسازه ای و کم خطر است، اما کلاس C2 برای سازه های حیاتی و جاهایی که احتمال باز شدن ترک های بتن در حین زلزله زیاد است (مثل ایران) الزامی است.

چرا نباید از ایمپکت رنچ یا بکس بادی برای سفت کردن نهایی استفاده کرد؟

دستگاه های ضربه ای کنترل دقیقی روی گشتاور ندارند. آن ها می توانند در کسری از ثانیه گشتاوری چند برابر حد مجاز اعمال کنند که باعث بریدن پیچ یا خرد شدن بتن می شود. سفت کردن نهایی فقط باید با دست و ترکمتر انجام شود.

آیا رولپلاک های پلاستیکی برای سقف مناسب هستند؟

خیر. در صورت وقوع آتش سوزی، پلاستیک ذوب شده و تجهیزات سقوط می کنند. طبق استانداردهای آتش نشانی، اتصالات سقفی باید تماماً فلزی باشند.

نرم افزار محاسبات انکر چیست؟

برندهای معتبر مثل هیلتی یا فیشر یا maxscrew نرم افزارهای رایگانی دارند که با وارد کردن بار، نوع بتن و فواصل، دقیقاً مدل و سایز انکر مورد نیاز را محاسبه و گزارش مهندسی می دهند. استفاده از این ها خطای انسانی را صفر می کند.
